Тестово-диагностическая программа (ТДП) предназначена для проверки правильности функционирования вычислительных комплексов типа ВК-8 при проведении различного рода испытаний, при периодическом обслуживании на месте эксплуатации у потребителя, а также в организациях, осуществляющих техническое обслуживание.

Для выполнения ТДП необходимым является наличие изделия ВК-8 в составе:

• блока системного (БС) ДЕ 5.109.006 (ДЕ 5.109.006-01) или ДЕ 5.109.014 (ДЕ 5.109.014-01);
• блока клавиатуры ДЕ 5.139.055 или ДЕ 5.139.080;
• ГМД ДЕ 3.069.021, ДЕ 3.069.016;
• видеомонитора;
• печатающего устройства;
• двух манипуляторов (МНП1 и МНП2) ДЕ 5.062.007;
• закороток:
  • ДЕ 5.282.210 (Стык С2);
  • ДЕ 5.282.209 (ИРПС);
  • ДЕ 5.282.211 (ПУ);
  • ДЕ 5.282.213 (разъем РАСШИРЕНИЕ);
  • ДЕ 5.282.237 (локальная сеть).

Имеется возможность подключения и проверки цветного видеомонитора.

Примечание. Во время выполнения ТДП не допускается одновременное подключение к блоку системному закороток ДЕ 5.282.210 (Стык С2) и ДЕ 5.282.209 (ИРПС). В режиме прогона всех тестов производится либо запуск теста ИРПС, либо запуск теста Стык С2 в зависимости от подключенной закоротки.

Кроме перечисленных изделий проверке с помощью ТДП могут подвергаться другие модификации ВК-8. При этом объем необходимых проверок должен быть указан в ТУ и ИЭ на данную модификацию.

ТДП размещена на изделии программном ДЕ 3.069.021.

Изделие программное ДЕ 3.069.021 должно использоваться для изготовления рабочих копий ТДП.

Для получения рабочей копии изделия программного ДЕ 3.069.021 (далее по тексту рабочая копия ТДП) необходимо в соответствии с ДЕ.00003-01 34 01 скопировать на рабочий ГМД:

• изделие программное ДЕ 3.069.016 согласно методике копирования сметенного программного обеспечения;
• изделие программное ДЕ 3.069.021 согласно методике копирования прикладного программного обеспечения, не выполняя операции форматирования.

Запуск ТДП с рабочей копии ТДП осуществляется в следующем порядке:

• Установить рабочую копию ТДП в левый НГМД(А).
• загрузить операционную систему (ОС) КВАНТ-8 в соответствии с ДЕ.00003-01 34 01.
• Набрать на клавиатуре ВК-8 командную строку:


  TDP <ВК>


  где <ВК> - клавиша ↵ ва клавиатуре ВК-8.

На экране видеомонитора должно высветиться меню выбора устройства проверки в следующем виде:

        КВАНТ-8
        ТДП В Х.ХХ.


                      Выбор устройства проверки:

        0 - Рабочее место ученика
            ( системный блок ДЕ 5.109.014 )
        1 - ВК-8
            ( системный блок ДЕ 5.109.006 )

            СТОП - прекращение работы ТДП
            Выберите из списка

где X.XX - номер версии ТДП.

Появление на экране видеомонитора меню свидетельствует о загрузке ТДП в память ВК-8.

При нажатии на клавиатуре клавиши 0 должен осуществиться выход в меню всевозможных режимов проверок ДЕ 5.709.014 в виде:

          Возможные режимы проверки рабочего места ученика:

        0 - Прогон всех тестов    6 - Тест ГЗУ
        1 - Тест процессора       7 - Тест отображения информации
        2 - Тест дисковода        8 - Тест ОЗУ
        3 - Тест прерываний       9 - Тест ИРПС
        4 - Тест ПЗУ              С - Тест формирователя звука
        5 - Тест АЦЗУ             D - Тест клавиатуры
                  E - тест локальной сети

            СТОП - прекращение работы ТДП
            ПРФ  - выход в меню выбора устройства проверки
            Выберите из списка:

При нажатии на клавиатуре клавиши 1 на экране видеомонитора должно высветиться меню всевозможных проверок ДЕ 5.109.006 в следующей виде:

                   Возможные режимы проверки ВК-8:

        0 - Прогон всех тестов    8 - Тест ОЗУ
        1 - Тест процессора       9 - Тест ИРПС
        2 - Тест дисковода        A - Тест Стык С2
        3 - Тест прерываний       B - Тест разъема РАСШИРЕНИЕ
        4 - Тест ПЗУ              С - Тест формирователя звука
        5 - Тест АЦЗУ             D - Тест клавиатуры
        6 - Тест ГЗУ              E - Тест печатающего устройства
        7 - Тест отображения      F - Тест МНП1 и МНП2
            информации
                  E - тест локальной сети

            СТОП - прекращение работы ТДП
            ПРФ  - выход в меню выбора устройства проверки
            Выберите из списка:

Выбор нужной проверки меню осуществляется нажатием клавиши с соответствующим шестнадцатеричным номером проверки.

В режиме высвеченного меню при нажатии клавиши СТОП производится перезагрузка операционной системы. При нажатии клавиши ПРФ - выход в начальное меню выбора устройства проверки.

Для тестов, не требующих вмешательства оператора (тестов процессора, прерываний, ПЗУ, АЦЗУ, ГЗУ, ОЗУ, ИРПС, Стык С2, разъема РАСШИРЕНИЕ, печатавшего устройства, предусмотрено два режима проверки: циклический и однократный.

Задание режима проверки происходит после появления нз экране видеомонитора сообщения:

        Задайте режим работы:
        Ц - циклический. О - однократный

        (клавиши Ц, О).

В циклическом режиме во завершении каждого чикла проверки какого-либо из устройств ВК-8 (цикл - однократное прохождение теста) ТДП выдает на экран видеомонитора следующее сообщение:

        ПРОХОДЫ АА  ОТКАЗЫ ВВ

При работе выбранного из меню теста в однократном режиме по окончании тестирования на экране видеомонитора появляется сообщение:

        Прекратить работу?(Д/Н)

Нажатие клавиши Д приводит к перезагрузке операционной системы.

При нажатии любой другой клавиши, кроме Д, тот осуществляет выход в меню для выбора очередного теста или в начальное меню выбора устройства проверки.

Выход из циклического режима теста происходит при одновременном нажатии клавиши F1 и кнопки СБРОС (клавишу F1 нажать раньше, а отпустить позже).

В случае сбоя ТДП повторить загрузку программы.

Сообщения, выдаваемые в ходе выполнения ТДП, приведены а таблицах 1, 2, 3 приложения 1.

После выполнения тестов процессора, НГМД, прерываний, ПЗУ, АЦЗУ, ГЗУ, ОЗУ, ИРПС, Стык С2, разъема РАСШИРЕНЕИЕ, формирователя звука соответствующее устройство считается работоспособным. Если в процессе и по окончании работы соответствующего теста на экране видеомонитора не появилось сообщений об ошибках.

В тестах отображения информации, клавиатуры, печатающего устройства, МНП1 и МНП2 работоспособность устройства определяется визуально и в соответствии с рис. 1-8 приложения 2. При этом изображение на экране видеомонитора формируется светлыни символами на темной фоне.

По окончании каждого из тестов на экран видеомонитора выводится сообщение:

        Проверка окончена.

Порядок выполнения тестов в режиме проверки рабочего места ученика следующий: тест процессора, тест прерывании, тест ПЗУ, тест АЦЗУ, тест ГЗУ, тест отображения информации, тест ОЗУ, тест формирователя звука, тест клавиатуры, тест ИРПС, тест локальной сети.

Порядок выполнения тестов в режиме проверки ВК-б: тест процессора, тест прерываний, тест ПЗУ, тест АЦЗУ, тест ГЗУ, тест отображения информации, тест ОЗУ, тест формирователя звука, тест клавиатуры, тест ИРПС или тест Стык С2 (в зависимости от подключенной закоротки), тест разъема РАСШИРЕНИЕ, тест печатающего устройства, тест ННП1 и МНП2. Исключение составляет тест НГМД, вызов которого осуществляется через отдельную строку меню. Режим прогона всех тестов исключает совместное прохождение тестов ИРПС и Стык С2 (см. Примечание на листе 5).

При обнаружении ошибки в ходе работы какого-либо из тестов в режиме прогона программа выдает сообщение:

        Прекратить работу?(Д/Н)

При нажатии клавиши Д происходит выход в меню ТДП.

При нажатии любой клавиши, кроме Д, осуществляется переход к следующему тесту.

При появлении на экране видеомонитора сообщения:

        Для продолжения проверки нажмите клавишу <вк>:

необходимо на клавиатуре ВК-8 нажать клавишу ↵ ( ВК ).

Данный тест осуществляет проверку системы команд (кроме команд IN и OUT), внутренних регистров и флагов.

При нормальной работе выдается сообщение:

        Тест процессора
        Проверка окончена

При неправильной работе выдается сообщение с указанием значения счетчика команд (PC).

        Тест процессора
        Ошибка. PC : ХХХХ

Данный тест осуществляет проверку работоспособности НГМД.

Тест НГМД необходимо запускать до выполнений тестов АЦЗУ, ОЗУ, ГЗУ, разъема РАСШИРЕНИЕ, прерываний.

Запуск теста НГМД происходит при нажатии на клавиатуре ВК-8 клавиши, соответствующей тесту НГМД в меню ТДП. При этом на экране видеомонитора должно появиться сообщение:

        Установите рабочие дискеты в дисководы А и В.

          ИНФОРМАЦИЯ НА ДИСКЕТАХ УНИЧТОЖАЕТСЯ !
                Нажмите пробел.

Необходимо в НГМД А и В вставить ГМД типа FLEXY DISK 5,25 2/96 фирмы BASF (ФРГ) или другие? не уступающие им по качеству и прошедшие входной контроль, и закрыть рычаги на передних панелях НГМД А и В. Следует иметь в виду, что при операциях записи-чтения информация на данных ГИД уничтожается.

После нажатия клавиши пробела на экран выдается сообщение:

        ТЕСТ НГМД. версия X.X
        Введите имя дисковода(А,В):

где X.X - номер версии теста НГМД.

Тестирование НГМД возможно в автоматическом и интерактивном режимах. Для запуска тестирования НГМД в автоматическом режиме оператор не должен в течении 5 секунд нажимать на клавиатуре ВК-8 ни одной клавиши. При автоматическом режиме выбираются следующие параметры дисководов: 80 дорожек, 2 стороны, двойная плотность записи, время позиционирования магнитной головки (в дальнейшем НГ) на 1 шаг - 6 мс. Тестирование накопителей в автоматическом режиме начинается с НГМД А. Результаты отдельных тестов выводятся на видеомонитор, а после проверки дисковода на экран видеомонитора выдается их итоговая таблица:

                  Автоматический Режим
                   Результата Проверки:
        1. Период вращения  : хххххх мс : nnnnnnnnn
        2. Запись дорожки   :           : nnnnnnnnn
        3. Запись сектора   :           : nnnnnnnnn
        4. Позиционирование :           : nnnnnnnnn
        5. Время шага       : хххххх мс : nnnnnnnnn
        6. Датчик 'ДОР 00'  :           : nnnnnnnnn
        7. Датчик 'ИНДЕКС'  :           : nnnnnnnnn
        8. Зашита записи    :           : nnnnnnnnn

Более подробная информация о возможных сообщениях дана в описании авто-режима.

Если были обнаружены неисправности выдается сообщение:

        Неисправный дисковод А
        Продолжить тест дисководов (Д,Н)?

При положительном ответе начнется тестирование дисковода В, при отрицательном - осуществляется возврат в меню ТДП. Если же при тестировании дисковода А неисправностей нет, то выдается сообщение:

        Исправный дисковод А

и после 5-секундной задержки начнется тестирование дисковода В. После окончания тестирования выводится итоговая таблица с результатами проверки для дисковода В и выдается сообщение:

        Продолжить тестирование дисководов (Д,Н)?

В случае положительного ответа вновь начнется тестирование дисковода А. При отрицательном - осуществляется возврат в меню ТДП.

Для работы в интерактивном режиме оператор должен до истечения 5-секундной задержки после выдачи начального сообщения указать имя тестируемого дисковода (А или В). После этого выдается сообщение:

        Вставьте диск в Н
        Нажмите любую клавишу!

где Н - имя выбранного дисковода.

Первым шагом при тестировании НГМД является проверка наличия сигналов 'ИНДЕКС' и 'ГОТОВНОСТЬ НГМД', при отсутствии какого-либо из них выдается соответствующее сообщение и сообщение:

        Продолжать (Д,Н)?

При отрицательном отрете осуществляется возврат в меню ТДП. Затем в диалоге задаются параметры тестируемого дисковода (количество дорожек, сторон, время шага) и выводится, меню тестов:

        0 - Период вращения
        1 - Зашита записи
        2 - Датчик 'Дорожка 00'
        3 - Запись - чтение
        4 - Позиционирование
        5 - Авто-режим
        б - Изменение параметров дисковода
        7 - Выбор другого дисковода
        Е - Конец

Выбор тестев из меню осуществляется нажатием соответствующей клавиши. Для использования измерительной аппаратуры предусмотрена возможность запуска тестов в циклическом режиме. Выход из циклического режима осуществляется при нажатии клавиши - ESC.

Ниже приведено описание отдельных тестов, вызываемых из меню тестов.

Выбор строки меню 0 - Период вращения.

Запускается двигатель НГМД и проверяется наличие сигнала 'ИНДЕКС'. При его отсутствии выдается сообщение:

        Проверка невозможна, т.к. отсутствует сигнал 'ИНДЕКС'

Если же сигнал обнаружен, то измеряется временной промежуток между индексными импульсами, и это время считается периодом вращения. Погрешность измерения периода - 0,05 мс. Исправный считается дисковод с периодом вращения от 197 мс до 203 мс. Проводится 10 измерений и их результаты выдаются в виде таблицы:

         1 : 201.2 мс
         2 : 200.9 мс
         3 : 201.3 мс
         4 : 201.4 мс
         5 : 205.2 мс : Ошибка
         б : 201.2 нс
         7 : 201.2 мс
         8 : 196.8 мс : Ошибка
         9 : 201.2 нс
        10 : 201.2 мс

Результаты, не попадающие в интервал от 197 мс до 203 мс, выделяются сообщением : Ошибка.

Выбор строки меню 1 - Зашита Записи.

Запускается двигатель НГМД и проверятся наличие сигнала 'ЗАШИТА ЗАПИСИ'. Выдается сообщение о его наличии или отсутствии.

Выбор строки меню 2 - Датчик 'Дорожка 00'.

Перед этим тестом дискета должна быть предварительно отформатирована. МГ устанавливается на дорожку с максимальным номером и затем начинается позиционирование МГ на дор. 00 - командой "шаг от центра". После каждого шага анализируется состояние сигнала 'ДОРОЖКА 00'. При появлении сигнала с дискеты считывается номер дорожки, на которой находится в данный момент МГ. Если он отличен от 0. то выдается сообщение:

        Сигнал 'ДОР 00' устанавливается на НН дор.

где НН - номер текущей дорожки.

В противном случае выводится сообщение:

        Датчик ’ДОР 00' исправен.

Если же после 81 шага сигнал 'ДОРОЖКА 00' не стал активным. выдается сообщение:

        Сигнал 'ДОР 00' отсутствует.

Тест можно использовать для настройки датчика нулевой дорожки.

Выбор строки меню 3 - Запись - Чтение.

При выборе этого пункта мен» на видеомонитор выводится подменю операции записи-чтения:

        0 - Просмотр содержимого дорожки.
        1 - Просмотр содержимого сектора.
        2 - Запись-чтение дорожки.
        3 - Запись-чтение сектора.
        4 - Чтение секторов.
        Е - Выход в мен».

Здесь сгруппированы операции записи-чтения, выполняемые контроллером НГКД, необходимые для проверки работоспособности канала записи-чтения.

Выбор строки подменю 2 - Запись-чтение дорожки.

Проверяется запись на дорожку служебной информации (адресной метки начала дорожки и адресных меток секторов). Дорожка размечается в Формате IBM3740. Для записи используется команда контроллера - "запись дорожки", а для проверки - команда "чтение сектора", позволяющая проверить правильность разметки дорожки.

В тесте предусмотрена возможность отформатировать как одну дорожку, так и всю дискету (при этом можно задать номер начальной дорожки). Процесс Форматирования всей дискеты можно прервать нажатием клавиши ESC.

Результаты тестирования выдаются в виде следующей таблицы:

              0---------1---------2---------3--------3
              0123456789012345678901234567890123456789  Ошибки: 25
        стор0 ********0****0********0****000**********
        стор1 *******0***0*******0******0000**********
              0---------1---------2---------3--------3
              0123456789012345678901234567890123456789
        стор0 ********0*******0************
        стор1 **********0********0*********

Справа указан счетчик ошибок (счетчик не сбрасывается при циклическом режиме).

Возможные сообщения:

Выбор строки подменю 3 - Запись-чтение сектора.

Проверяется запись данных на дискету. Используются команды контроллера: запись сектора и чтение сектора. Для проверки шины данных, в сектор записывается последовательность байт: 0,1,2,3,...,254,255. Затем производится контрольное считывание сектора. В случае успешного считывания, в сектор записываются данные, инверсные к первым: 255,254,...,2,1,0. И вновь производится контрольное считывание сектора. Контроль записи информации ведется как по контрольному коду (CRC), записанному в конце сектора, так и сравнением массивов записи и чтения, что исключает пропуск ошибки.

В тесте предусмотрена возможность записи-чтения секторов как на одну дорожку, так и на всю дискету (при этом можно задать номер начальной дорожки).

Результаты тестирования выдаются на видеомонитор в виде таблицы, как и при записи-чтении дорожки.

Возможные сообщения:

Выбор строки подменю 4 - Чтение секторов.

Проводится контрольное считывание данных сектора командой контроллера - чтение сектора. Проверка ведется по контрольному коду, записанному в конце сектора.

Информация о неисправных секторах выдается в виде таблицы как и в случае записи-чтения дорожки.

Данную операцию можно использовать для проверки сохранности информации на дискете и для проверки дисководов на совместимость по магнитным носителям (дискета, записанная на одном накопителе должна без ошибок читаться на другом).

Возможные сообщения:

Для всех операций записи (чтения) предусмотрено Зх-кратное повторение операции при возникновении ошибки.

Например, если при операции записи сектора обнаружена ошибка, то в этом случае будет сделано еше две попытки записи сектора.

И лишь в том случае, если они обе неудачны, будет выдано сообщение об ошибке.

Выбор строки подменю 0 - Просмотр содержимого дорожки.

Содержимое дорожки, включая служебную информацию, читается командой контроллера - "чтение дорожки" и выводится на экран видеомонитора. Имеется возможность в диалоге задать номер дорожки и номер стороны.

Выбор строки подменю 1 - Просмотр содержимого сектора.

Содержимое области данных сектора читается командой контроллера - "чтение сектора" и выводится на экран видеомонитора. Имеется возможность в диалоге задать номер дорожки, номер стороны и номер сектора.

Выбор строки меню 4 - Позиционирование.

Проверяется механизм позиционирования МГ и работа контроллера НГМД по следующему алгоритму: посылается команда контроллера - позиционирование с проверкой (дискета должна быть предварительно размечена); затем с дискеты читается номер текущей дорожки и сравнивается с номером требуемой дорожки. По результату сравнения проверяется достоверность работы контроллера. В случае ошибки позиционирования МГ устанавливается на нулевую дорожку командой контроллера "установка МГ на дор. 00", и повторяется позиционирование МГ на требуемую дорожку. В случае ошибки увеличивается время позиционирования МГ, МГ устанавливается на нулевую дорожку и выполняется попытка позиционирования МГ на требуемую дорожку (максимальное время шага - 30 нс). Увеличенное время шага в дальнейшем используется во всех операциях и может быть изменено только через "Изменение параметров дисковода".

В Тесте заложена последовательность позиционирования МГ, которую можно изменить в режиме диалога. Возможные сообщения:

Выбор строки меню 5 - Автоматический Режим.

Задается автоматический режим проверки дисковода. Тесты выполняются в следующей последовательности: проверка наличия сигналов "ИНДЕКС", "ГОТОВНОСТЬ НГМД", "ЗАШИТА ЗАПИСИ"; измерение периода вращения; запись-чтение дорожки на весь диск; запись-чтение сектора на весь диск; проверка позиционирования; проверка датчика "ДОРОЖКА 00". Результаты проверки выдаются в виде таблицы:

                   Результаты Проверки:
        1. Период вращения  :  хххххх мс : nnnnnnnnn
        2. Запись дорожки   :            : nnnnnnnnn(mmm)
        3. Запись сектора   :            : nnnnnnnnn(vvv)
        4. Позиционирование :            : nnnnnnnnn
        5. Время шага       :  хххххх мс : nnnnnnnnn
        б. Датчик 'ДОР 00'  :            : nnnnnnnnn
        7. Датчик 'ИНДЕКС'  :            : nnnnnnnnn
        8. Зашита записи    :            : nnnnnnnnn

В случае обнаружения ошибки в тестах записи чтения после сообщения "ошибка(mmm)" в скобках выдается число обнаруженных в данном тесте ошибок. Наличие сигнала "зашита записи" считается ошибочным.

Выбор строки меню 6 - Изменение параметров дисковода.

Имеется возможность изменить следующие параметры дисковода: количество дорожек (40 или 80), сторон (одна или две) и время позиционирования МГ (6 мс, 12 мс, 20 мс, ЗО мс).

Выбор строки меню 7 - Выбор другого дисковода.

Имеется возможность изменения текущего дисковода.

Другие возможные сообщения.

Тест проверяет функционирование контроллера прерывании, обслуживавшего восемь уровней прерывании от контроллеров и адаптеров внешних устройств.

Соответствие между уровнями прерывании и устройствами ввода-вывода для ДЕ 5.109.014 приведено в таблице 3.1 для ДЕ 5.109.006 в таблице 3.2.

Для проверки связи контроллера прерываний с пп производится запись эталона в регистр маски контроллера с последующий контрольным считыванием. Формирование эталона происходит по принципу бегущего "0", бегущей "1".

Появление ошибки в регистре маски сопровождается выдачей на экран видеомонитора сообщения:

        Ошибка 00 XX YY

Последовательное прерывание программы в отведенный промежуток времени в процессе тестирования каждым из указанных устройств свидетельствует о нормальной работе контроллера прерываний. Отсутствие прерываний от какого-либо из устройств сопровождается выдачей на экран видеомонитора сообщения:

        Ошибка по прерыванию уровня

Появление сообщения:

        Ошибка 01 XX YY

Появление сообщения:

        Ошибка 02 XX YY

При появлении на экране видео-монитор, сообщения:

        Состояние НЕ ГОТОВ

необходимо подключить ПУ или закоротку ДЕ 5.282.211 к соответствующему разъему ВК-8. а при появлении сообщения:

        Состояние НЕ ГОТОВ
        Строб не сброшен

проверить правильность подключения ПУ.

Данный тест осуществляет контрольное суммирование микросхем ПЗУ. При работоспособном ПЗУ выдаются сообщения:

        Тест ПЗУ
        Версия XX
        Проверка окончена

где XX - номер версии ПЗУ.

При несовпадении контрольной суммы выдается сообщение:

        Неисправность ПЗУ

Данный тест проверяет исправность алфавитно-цифрового ЗУ, обеспечивающего отображение текстовой информации на экране видеомонитора. Особенностью теста является проверка девятого разряда АЦЗУ (атрибута видеомонитора), а также то, что вывод диагностики одновременно с проверкой невозможен. Диагностические сообщения помешаются в буфер в ОЗУ, а по окончании теста пересылаются в АЦЗУ и выводятся на экран видеомонитора.

Тест АЦЗУ состоит из двух частей: теста разряда атрибута и теста ячеек АЦЗУ.

В тесте разряда атрибута проверяется отличие значения девятого бита в каждой ячейке от значения остальных восьми битов. При обнаружении ошибки выдается адрес проверяемой ячейки, эталонный код и реально считанный код.

В тесте ячеек АЦЗУ память проверяется за восемь проходов с различными начальными условиями (первоначальный эталон в каждом цикле сдвигается на один разряд влево, причем каждый проход состоит из десяти циклов записи/проверки. В каждом цикле в фазе записи память заполняется попеременно с определенным шагом пряным и инверсным значениями эталонного кода, в фазе проверки контролируется содержимое каждой ячейки на совпадение с заданным кодом по тону же закону. От цикла к циклу шаг теста увеличивается в два раза от начального значения 2 до конечного 1024.

При обнаружении ошибки выдается адрес неисправной ячейки, эталонный код и содержимое ячейки.

В конце теста АЦЗУ выдается сообщение:

        Проверка окончена

Тест графического ЗУ проверяет исправность ячеек ГЗУ и цепей, обеспечивающих доступ процессора к этой памяти. Исправность цепей, обеспечивающих вывод изображения на экран видеомонитора проверяется отдельным тестом с визуальным контролем.

Весь объем ГЗУ (4 банка по 48 Кбайт для ДЕ 5.109.006 или 1 банк для ДЕ 5.109.014) проверяется за 4 прохода для ДЕ 5.109.006 или 1 проход для ДЕ 5.109.006. В каждом из проходов осуществляется проверка соответствующего банка ГЗУ.

Проверка каждого банка начинается с выдачи на экран видеомонитора сообщения:

        Тест ГЗУ
        Банк N

где N - номер проверяемого банка ГЗУ.

В начале проверки каждого из банков определяется конфигурация ГЗУ, то есть количество слоев и объем каждого слоя ГЗУ. Наличие слоя проверяется путем записи пробного кода 55Н в его первую ячейку с последующей проверкой этого байта. При несовпадении считанного байта с записанным слой считается отсутствующим. Сообщение о наличной конфигурации всего ГЗУ выдается в виде:

        Конфигурация: Слой # 0    Слой # 1    Слой # 2
                       4Х16К       4X16К       4Х16К

При отсутствии слоя под соответствующей записью выводится слово "отсутствует".

После этого производится проверка работы отдельно каждого слоя. Перед началом проверки выводится сообщение:

        Тест слоя # Х

где X - номер проверяемого слоя

по окончании выводится - "окончен".

Тестирование каждого слоя осуществляется за шесть проходов, каждый из которых состоит из четырнадцати циклов очистки, записи и проверки. Эталоны данных каждого прохода выбираются из следующего ряда: 0F, F0, 33, СС, 55, АА. Внутри прохода шаг теста изменяется от 2 до 16384 аналогично тому, как это происходит в тесте ячеек ОЗУ.

При несовпадении байта данных в проверяемой ячейке с заданным байтом выдается сообщение:

        Ошибка ГЗУ:

затем выводится адрес ячейки, эталон и содержимое ячейки. Выход из теста ГЗУ осуществляется при нажатии клавиши СТОП.

Тест отображения формирует на экране видеомонитора эталонные изображения, показанные на рис. 1-4 приложения 2. Контроль осуществляется оператором визуально.

В первом примере выводится изображение всех символов, имеющихся в знакогенераторе (основной и дополнительный наборы символов): нарушения расположения и искажения формы символов не допускаются. Во втором примере выводятся две диагональные линии и ряд концентрических прямоугольников Не допускается появление точек, не лежащих на пряных линиях. В третьем примере проверяется формирование цветов на цветном видеомониторе и градаций яркости на черно-белом видеомониторе. Порядок следования цветов и градаций яркости должен соответствовать надписям на экране. На черно-белом мониторе должен наблюдаться плавный переход от градации яркости 0 (темный фон) к градации яркости 7 (светлый фон).

Для ВК-8 количество цветов и градаций яркости должно быть не менее восьми.

Тест ОЗУ проверяет исправность оперативного ЗУ в объеме 64 Кбайта. Проверка осуществляется по частям: сначала проверяется первая половина ОЗУ, при этом ТДП размешается в адресном пространстве 8000H...FFFFH, затем происходит перемещение ТДП в адресное пространство 4000Н...7FFFH и проверяется вторая половина ОЗУ. после этого происходит обратное перемещение ТДП.

В начале проверки первой и второй частей ОЗУ выдаются сообщения:

        Тест ОЗУ 0000 - 7FFF :
        Тест ОЗУ 8000 - FFFF :

соответственно.

Тест ячеек каждой половины ОЗУ работает по единому алгоритму, совпадающему с алгоритмом проверки ячеек АЦ3У. Проверка первой и второй половины состоит из восьми проходов теста, в каждом из которых начальный эталон данных 0FH сдвигается на один разряд влево. Каждый проход содержит пятнадцать циклов записи/проверки, причем в каждом цикле шаг, с которым записываются попеременно прямые и инверсные значения эталонного кода, увеличивается в два раза от 2 до 32768.

В начале каждого прохода выводится сообщение:

        Проход # XX.

где XX - числа от 00 до 07. Вв конце каждого прохода выводится знак "."

При несовпадении содержимого ячейки ОЗУ с эталонным кодом выводятся сообщение:

        Ошибка ОЗУ: АААА ДД ВВ.

В начале и в конце перемещения ТДП выводятся сообщения:

        Перемещение ТДП окончено

Тест ИРПС предназначен для проверки адаптера последовательного интерфейса ВК-8.

Для нормального функционирования теста необходимо подключить к разъему ИРПС закоротку ДЕ.5.282.209. Закоротка обеспечивает передачу информационного потока с выхода передатчика на вход приемника ИРИС.

При несовпадении анализируемых байтов с ожидаемыми на экран видеомонитора выводятся сообщения об ошибках следующего формата:

        Ошибка N    XX   YY

Ошибки с номерами 3, 4, 6, 7 указывают на неправильный байт состояния микросхемы KP580ВВ51А, а ошибки с номерами 5, 8 свидетельствуют о несовпадении с эталоном байтов данных.

Классификация обнаруживаемых ошибок приведена в приложении 3.

Тест Стык С2 предназначен для проверки адаптера последовательного интерфейса Стык С2 ВК-8 ДЕ 5.109.006.

Для нормального функционирования теста необходимо подключить к разъему Стык С2 закоротку ДЕ.5.282.210. Закоротка обеспечивает передачу управляющих сигналов и потоков информационных бит с выходом передатчика на вход приемника адаптера Стык С2.

При несовпадении анализируемых байтов с эталонными на экран видеомонитора выводятся сообщения об ошибках.

Формат ошибок и их классификация аналогичны приведенным в тесте ИРПС.

Тест разъема РАСШИРЕНИЕ предназначен для проверки работоспособности цепей, выведенных на разъем РАСШИРЕНИЕ при тестировании ДЕ 5.109.006.

Для проверки необходимо присоединить закоротку ДЕ 5.282.213 к разъему РАСШИРЕНИЕ.

Под управлением данного теста происходит передача эталонной информации с порта А на порт В и наоборот, а также обмен информацией между разрядами порта С микросхемы КР580ВВ55А. Эталонный байт формируется по принципу бегущего 0 и бегущей 1.

В случае обнаружения неисправности - несовпадения эталонного байта, считанного из нужного порта - на экран видеомонитора выводится сообщение об ошибке следующего формата:

        Ошибка N    XX   YY

Номер ошибки может принимать значения:

0 - при несоответствии информации, записанной в порт A и считанной из порта В;

1 - при несоответствии информации, записанной в порт B и считанной из порта А;

2 - при несоответствии информации, записанной в разряди 0-3 порта C и считанной из разрядов 4-7 порча С;

3 - при несоответствии информации, записанной в разряди 4-7 порта С и считанной из разрядов 0-З порта С.

Сообщение:

        "Ошибка по прерыванию уровня"

появляется при наступлении прерывания уровня 0.

В начале проверки формирователя звука выдается сообщение:

        Тест формирователя звука

затем формируется звуковой сигнал - чередование высокого и низкого тока в течение нескольких секунд и выдается сообщение об окончании теста.

При отсутствии звукового сигнала оператор должен зафиксировать неисправность.

Тест клавиатуры позволяет проверять два типа клавиатур: ДЕ 5.139.055 и ДЕ 5.139.060.

При входе в тест клавиатуры на экране видеомонитора должно высветиться меню:

           Выбор типа клавиатуры
        0 - клавиатура ДЕ 5.139.055
        1 - клавиатура ДЕ 5.139.080
           Выберите из списка:

При нажатии клавиши 0 осуществляется переход к тестированию клавиатуры ДЕ 5.135.055, а при нажатии клавиши 1 - к тестированию клавиатуры ДЕ 5.139.080.

Тест клавиатуры состоит из двух частей: из проверки работоспособности клавиши и проверки индикации режимов клавиатуры.

В начале работы тест клавиатуры выводит на экран видеомонитора изображение клавишных полей и указание оператору.

Последовательное нажатие операторам клавиш должно привести к изменению яркости на черно-белом или изменению окраски на цветном видеомониторе изображения соответствующих клавиш. При этом длительность нажатия каждой клавиши (не менее 2 сек для ДЕ 5.139.055 и не менее 0.5 сек для ДЕ 5.139.080) должна обеспечивать неоднократное изменение (мерцание) окраски (яркости) соответствующего клавишного поля, при этом момент отпускания клавиши должен соответствовать красному (темному) Фону клавишного поля.

Не допускается нажатие нескольких клавиш одновременно.

Отсутствие мерцания на экране видеомонитора изображения нажатой клавиши свидетельствует о неисправности блока системного и блока клавиатуры.

После изменения окраски (яркости) изображений всех клавиш или одновременном нажатии клавиш УПР и СТОП осуществляется переход к проверке индикаторов ВР и РУС.

При проверке индикации режимов клавиатуры на экране видеомонитора появляются два прямоугольника, соответствующие индикаторам ВР и РУС на блоке клавиатуры и указания оператору.

При продолжительном нажатии клавиши GRAF (для ДЕ 5.139.055) или клавиши АЛТ (для ДЕ 5.139.080) должно наблюдаться мигание индикатора ВР на блоке клавиатуры. Синхронно с индикатором ВР должен мерцать соответствующий индикатору прямоугольник на экране видеомонитора.

Аналогичным образом проверяется работоспособность индикатора РУС на блоке клавиатуры. Мигание индикатора РУС и мерцание соответствующего индикатору прямоугольника на экране видеомонитора должно наблюдаться при продолжительном нажатии клавиши ALF (для ДЕ 5.139.055) или клавиши РУС (для ДЕ 5.139.080).

Отсутствие мигания проверяемого индикатора говорит о неисправности блока системного или блока клавиатуры.

Завершение проверки индикации режимов и выход в меню ТДП (для ДЕ 5.139.055) и в меню выбора устройства проверки (для ДЕ 5.139.080) осуществляется при нажатии клавиши (ВК).

Примечание. в режиме прогона всех тестов проверку ДЕ 5.139.080 не производить.

При тестировании ДЕ 5.109.006 тест печатающего устройства (ПУ) проверяет либо работоспособность ПУ либо (с помощью закоротки ДЕ 5.282.211) адаптера ПУ.

Выбор режима работы теста (при подключенном ПУ или при подключенной закоротке) осуществляется автоматически.

В начале тестирования на экран видеомонитора выводится сообщение:

        Тест печатавшего устройства

При наличии закоротки дополнительное сообщение:

        Тест адаптера печатавшего устройства с закороткой.

При проверке ПУ после появления на экране видеомонитора сообщения:

        Вывод данных на печать

печатающее устройство должно начать работу. Проверка производится визуально сличением выведенного текста на ПУ с приведенным на рис. 7 в приложении 2 для ПУ типа ПЭСУ или рис. 8 для ПУ типа CETROHICS.

Если не снимается сигнал ЗАНЯТО на входе БС (ни ПУ, ни закоротка не подключены или неисправны), на экран видеомонитора выдается сообщение:

        Состояние НЕ ГОТОВ

Если после вывода очередного символа на печать не сбрасывается строб, на экран видеомонитора выводится сообщение:

        Строб не сброшен

Проверка работоспособности адаптера ПУ считается успешной, если на экране видеомонитора не появилось ни одного из трех возможных сообщений об ошибках. Формат сообщении об ошибках следующий:

        Ошибка 00
        Нет сигнала ЗАПРОС ПРИЕМНИКА
        Ошибка 01
        Нет сигнала ТИП ПЕЧАТИ
        Ошибка 02
        Нет сигнала ГОТОВНОСТЬ ПРИЕМНИКА

Тест МНП1 и МНП2 предназначен для проверки ДЕ 5.109.006. В начале проверки адаптера МНП1 иа экране видеомонитора вне высвечивается сообщение:

        Установите рукоятку МНП1 в верхнее левое положение
        Для продолжения нажмите клавишу <ВК>

После выполнения оператором указанных действий на экране видеомонитора должно появится изображение, приведенное на рис 5 с надписью: "Тест МНП1":

Плавным перемещением рукоятки МНП1 установить маркер (+) в часть экрана видеомонитора, ограниченную прямоугольником с номером 1.

После нажатия правой кнопки ИНП1 в знакоместах, ограниченных прямоугольником с номером 1, должны высветиться символы "1" (соответствующие правой кнопке).

После нажатия левой кнопки МНП1 в знакоместах, ограниченных прямоугольником с номером 2, должны высветиться символы "2".

Плавным перемещением рукоятки МНП1 переместить маркер (+) горизонтально в правую нижнюю часть экрана видеомонитора в прямоугольник с номером 1.

После нажатия левой кнопки МНП1 в знакоместах, ограниченных прямоугольником с номером 1. должны высветиться символы "1".

При правильной работе адаптера МНП1 изображение на экране должно совпадать с изображением на рис. б.

После нажатия клавиши ↵ (ВК) на экране видеомонитор должно высветиться сообщение:

        Установите рукоятку МНП2 в верхнее левое положение
        Для продолжения нажмите клавишу <ВК>

Выполнение оператором указанных действий приводит к палению на экране видеомонитора изображения, приведенного на рис.5 с надписью: "Тест МНП2".

Дальнейшая методика проверки функционирования адаптера МНП2 аналогична методике проверки функционирования адаптера МНП1.

В результате проведения проверки с МНП2 на экране должно появиться изображение, соответствующее приведенному на рис.б.

Для перехода в меню необходимо нажать клавишу ↵ (ВК).

Изменение цвета прямоугольников свидетельствует о несоответствии номера нажатой кнопки проверяемого манипулятора положению маркера на экране видеомонитора.

Если проверяемый манипулятор не подключен, на экране видеомонитора должно появиться сообщение:

        МНПN не подключен.
        Прекратить проверку? (Д/Н)

где N - номер проверяемого манипулятора.

При нажатии клавиши Д происходит переход к проверке МНП2 (если не подключен МНП1) или выход в меню ТДП (если не подключен МНП2). Нажатие любой другой клавиши приводит к повторению проверки выбранного манипулятора.

Нажатием клавиши СТОП можно прервать проверку выбранного манипулятора. При этом происходит переход к проверке МНП2, если тестировался МНП1 или выход в меню ТДП, если тестировался МНП2.

Примечание. При работе теста проверяемый манипулятор должен быть расположен кнопками к оператору.

Тест локальной сети (ЛС) предназначен для проверки контроллера ЛС блока системного ДЕ 5.109.014.

Для нормального функционирования теста необходимо подключить к разъему ЛС закоротку ДЕ 5.262.237. Закоротка обеспечивает передачу информационного потока с выхода передатчика на вход приемника ЛС.

При несовпадении анализируемых байтов с эталонными на экран видеомонитора выводятся сообщения об ошибках.

Классификация обнаруживаемых ошибок приведена в приложении 3.

Дополнительно осуществляется проверка порта, обеспечивающего чтение номера рабочего места, при обнаружении ошибки на экран видеомонитора выводится сообщение:

        Ошибка номера рабочего места:
        Ошибка08        ХХ        YY

В приложении 1 приведены таблицы с сообщениями, выдаваемыми на экран видеомонитора ВК-8 в ходе выполнения ТДП.

Сообщения оператору о прохождении ТДП приведены в табл. 1.

Сообщения оператору о неисправностях устройств ВК-8 приведены в табл. 2.

Сообщения, требующие вмешательства оператора, приведены в табл. 3.

Сигналы звуковые и видеомерцающие приведены в табл. 4.

В приложении 2 приведены рисунки, соответствующие изображениям, выводимым на экран видеомонитора и ПУ

На рис. 1-4 приведены изображения, которые формирует тест отображения алфавитно-цифровой информации

На рис. 5-6 приведены эталонные изображения для теста МНП1 и МНП2.

На рис. 7-8 отображена информация, выводимая на ПУ.

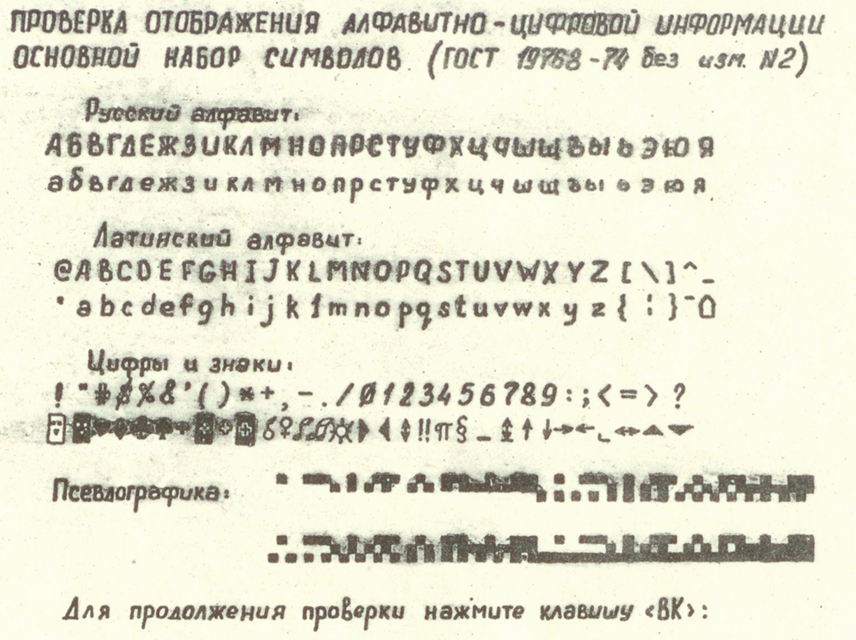

Рисунок 1. Основной набор символов

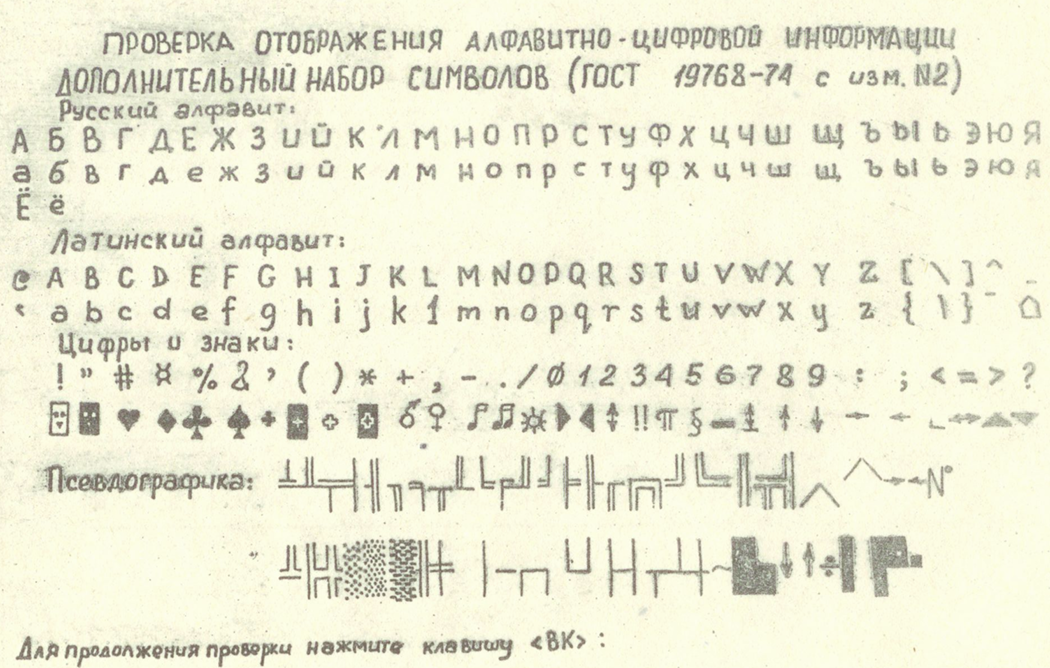

Рисунок 2. Дополнительный набор символов

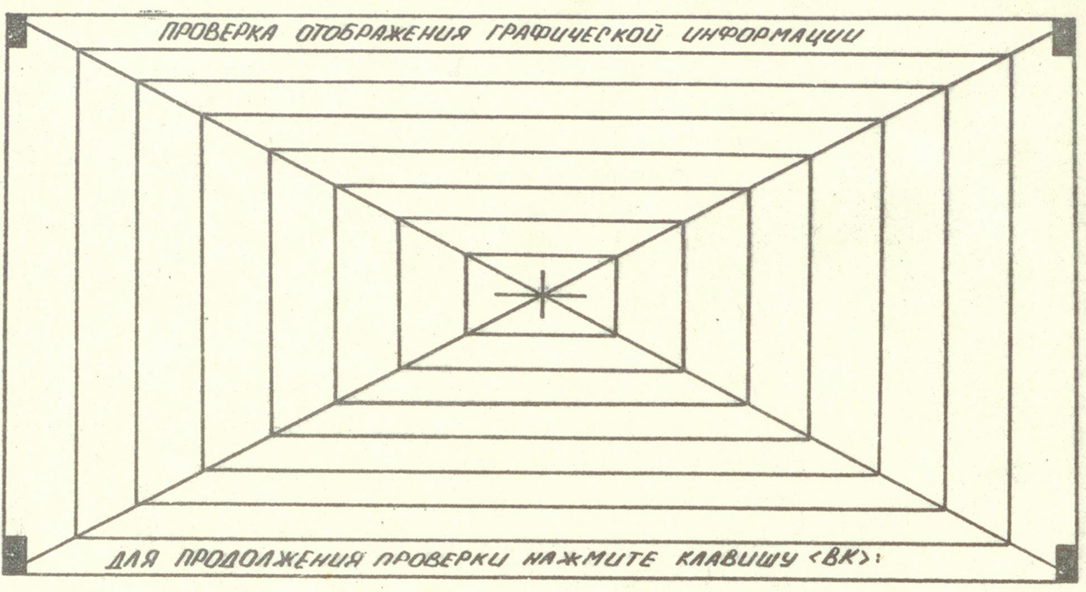

Рисунок 3. Сетка проверки искажений вывода графики на экран

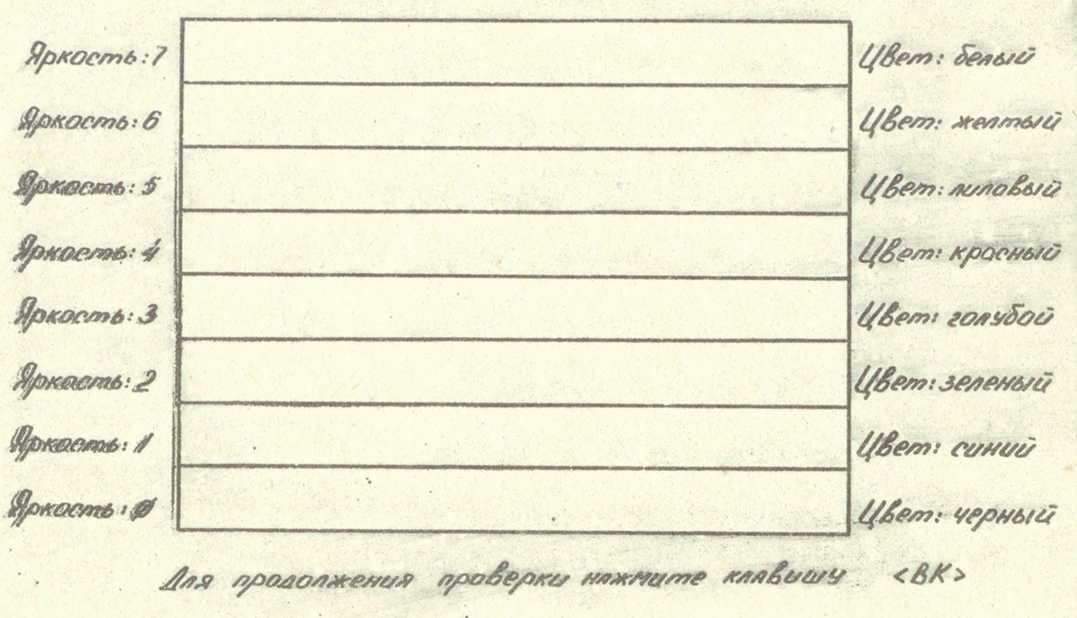

Рисунок 4. Цветовая графическая палитра

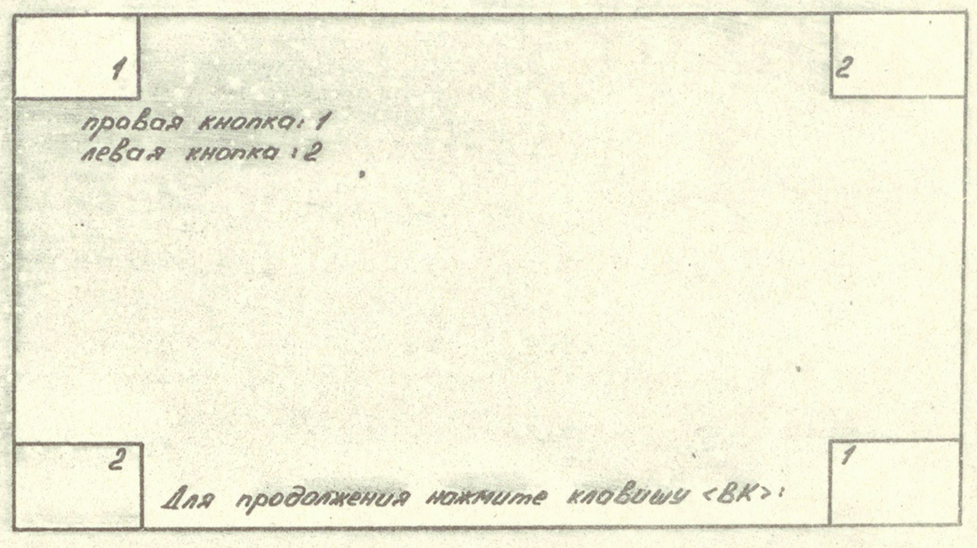

Рисунок 5. Калибровка МНП1 и МНП2 (часть 1)

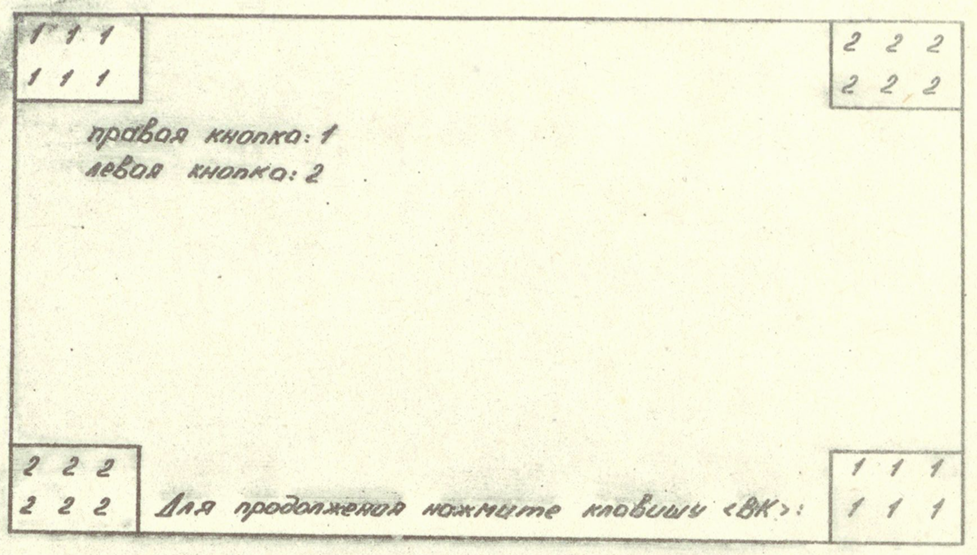

Рисунок 6. Калибровка МНП1 и МНП2 (часть 2)

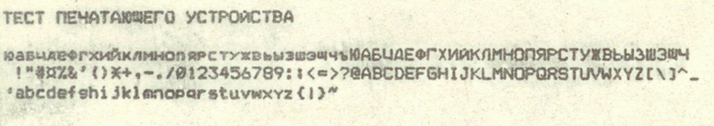

Рисунок 7. Тест печатающего устройства (вариант 1)

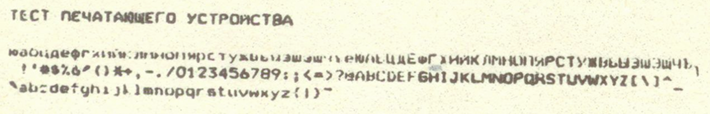

Рисунок 8. Тест печатающего устройства (вариант 2)

В приложении 3 приведена классификация ошибок, обнаруживаемых при тестировании адаптеров ИРПС и Стык С2.

КЛАССИФИКАЦИЯ ОБНАРУЖИВАЕМЫХ ОШИБОК ПРИ РАБОТЕ ТЕСТОВ ИРПС И СТЫК С2

Для проверки формирования байта состояния в регистре состояния ИРПС (Стык С2) задается определенные режимы в регистр команд ИРПС (Стык С2). Соответствие между задаваемом командой и байтом состояния, а также номера ошибок в случае нарушения соответствия приведены в табл. 1.

Для проверки формирования байта данных после задания в регистре команд соответствующий командир осуществляется аппаратная посылка данных из выходного буфера и прием их во входном буфере. Возможные ошибки при пересылке данных приведены в таблице 2.

Ошибки 0 и 1 возможны при прогоне теста Стык С2 в процессе проверки формирователей и цепей служебных сигналов интерфейса Стык С2: если при установке в регистре команд сигнала "Запрос ПД" сигналы "Сброс ПД" и "Ошибка" не устанавливаются в 0 - это ошибка 0; если ври сбросе сигнала "Запрос ПД" сигналы "Сброс ПД" и "Ошибка" равны 0 - это ошибка 1. (Сигналы "Сброс ПД" и "Ошибка" соответствует разрядам 4 и 5 порта А микросхемы КР580ВВ55А).

Структура регистра команд сведущая:

Если бит равен 1, то осуществляется одна из сведущих операций:

• 40-D6 - (индексный регистр) сброс внутреннего состояния;
• 20-D5 - уровень сигнала становится низким запрос передачи;
• 10-D4 - сбрасываются все флаги обнаружения ошибок;
• O8-D3 - передается сигнал BREAK (перерыв);
• 04-02 - включаются средства приема;
• 02-D1 - уровень сигнала становится низким (готовность терминала);
• 01-D0 - включаются средства передачи.

Структура регистра состояния приведена ниже:

• 80-D7 - имеем низкий уровень (готовность устройства сопряжения);
• 40-D6 - обнаружен сигнал BREAK;
• 20-D5 - обнаружена ошибка кадра (стоповый бит не обнаружен);
• 10-D4 - обнаружена ошибка из-за увеличения темпа работы (преждевременный прием новых данных);
• O8-D3 - обнаружена ошибка, выявленная с помощью контроля четности;
• 04-02 - передача завершена;
• 02-D1 - данные приняты, но еще не считаны процессором;
• 01-D0 - регистр передаваемых данных пуст.

• АЦЗУ - алфавитно-цифровое запоминающее устройство
• БС - блок системный
• ВК-8 - комплекс вычислительный специальный "КВАНТ-8"
• Г3У - графическое запоминающее устройство
• ЗИП - запасные инструменты и принадлежности
• ЗУ - запоминающее устройство
• ИП - изделие программное
• ИРПС - интерфейс радиальный последовательный
• МГ - магнитная головка
• МНП - манипулятор
• НГМД - накопитель на гибких магнитных дисках
• ГМД - гибкий магнитный диск
• ОЗУ - оперативное запоминающее устройство
• ПЗУ - постоянное запоминающее устройство
• ПУ - печатающее устройство
• ТДП - тестово-диагностическая программа
• ЛС - локальная сеть
