3-D модели (Элементы корпуса Компьютера)
В данном разделе будут выложены все материалы (чертежи, модели для распечатки на 3D-принтерах и другое), посвященные как элементам корпусов компьютеров серии Корвет, так и вспомогательным периферийным устройствам (включая новоделы).
ВНИМАНИЕ!!! Некоторые детали не распечатывались и не проверялись на соответствие размеров. Такие детали помечены звездочкой. По мере проверки метки будут сниматься а чертежи корректироваться в соответствии с исправлениями.
Системный блок компьютера (клавиатура)
 |

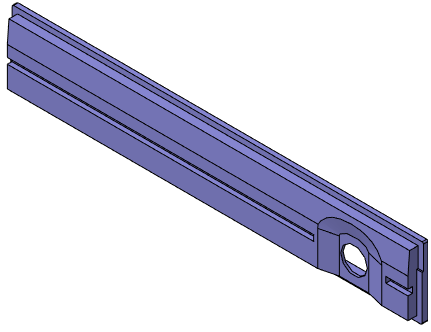

Правая панель системного блока СБ8010/СБ8020 (для классической круглой кнопки СБРОС)
Чертеж детали (Компас-3D) STL-модель |
|
 |

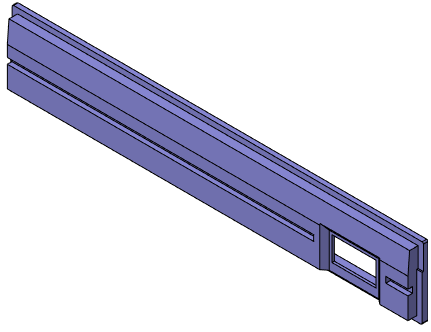

Правая панель системного блока СБ8010/СБ8020 (для классической прямоугольной кнопки СБРОС)*
Чертеж детали (Компас-3D) STL-модель |
|
 |

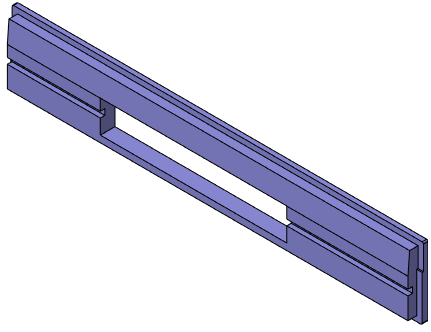

Левая панель системного блока СБ8010/СБ8020 (для 2-х рядного разъема расширения)
Чертеж детали (Компас-3D) STL-модель |
|
 |

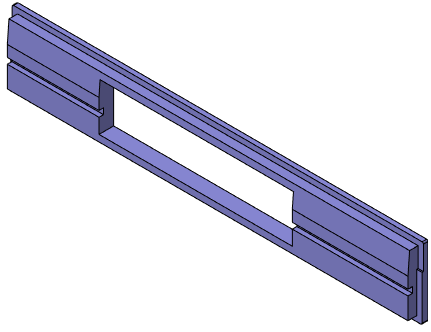

Левая панель системного блока СБ8010/СБ8020 (для 3-х рядного разъема расширения)
Чертеж детали (Компас-3D) STL-модель |
|
 |

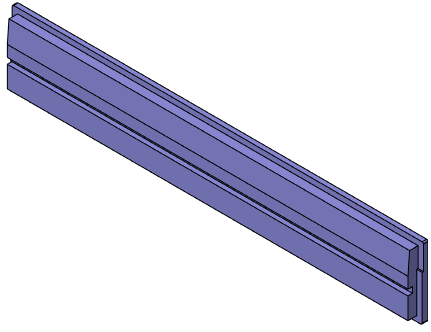

Панель системного блока СБ8010/СБ8020 (заглушка). Не входит в основной комплект деталей компьютера, но возможно кому-то может понадобится.
Чертеж детали (Компас-3D) STL-модель |
|
 |
Кнопка СБРОС классическая*
Чертеж детали (Компас-3D) STL-модель |
|
 |
Кнопка СБРОС прямоугольная*
Чертеж детали (Компас-3D) STL-модель |
|
 |

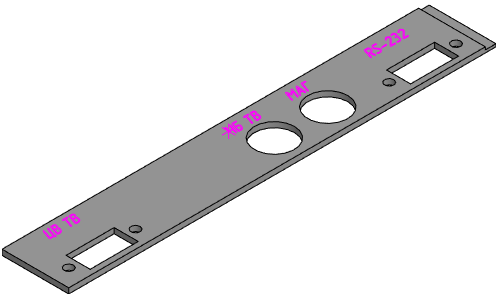

Задняя правая панель системного блока СБ8020*
Чертеж детали (Компас-3D) STL-модель P.S.: Разъем питания выполнен по новодел с формированием напряжений непосредственно на плате + отсутствует выход на разъем ЛС. |
|
 |

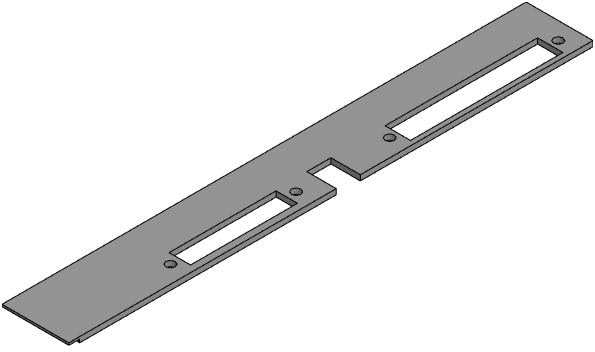

Задняя левая панель системного блока СБ8020*
Чертеж детали (Компас-3D) STL-модель P.S.: Отсутствуют вырезы под разъемы, предназначенные для джойстиков. |
|
 |

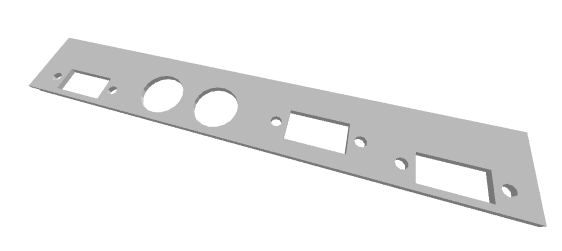

Задняя левая панель системного блока СБ8020 с дополнительным гнездом под VGA-конвертер*
STL-модель |
|
Вспомогательный блок компьютера (блок питания и дисководы)

|

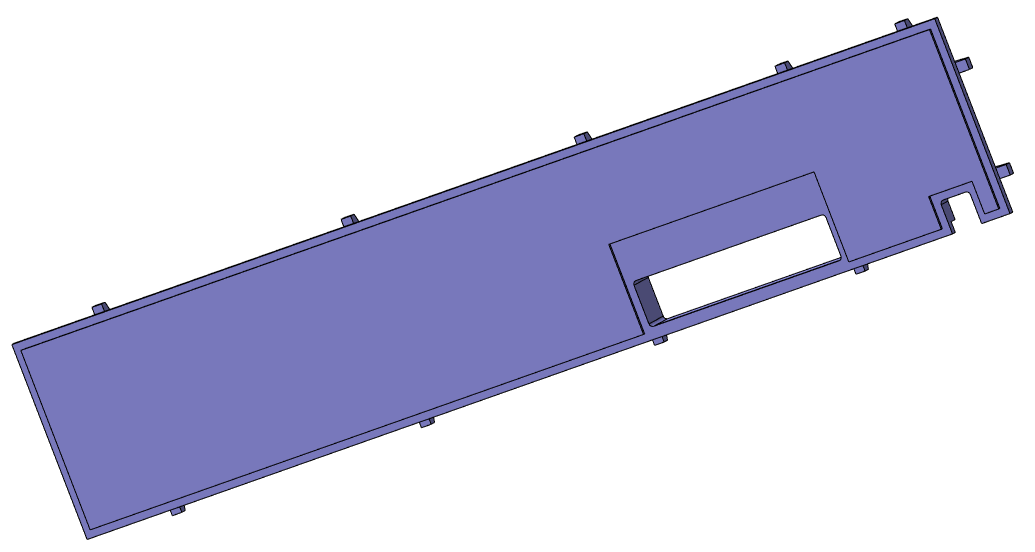

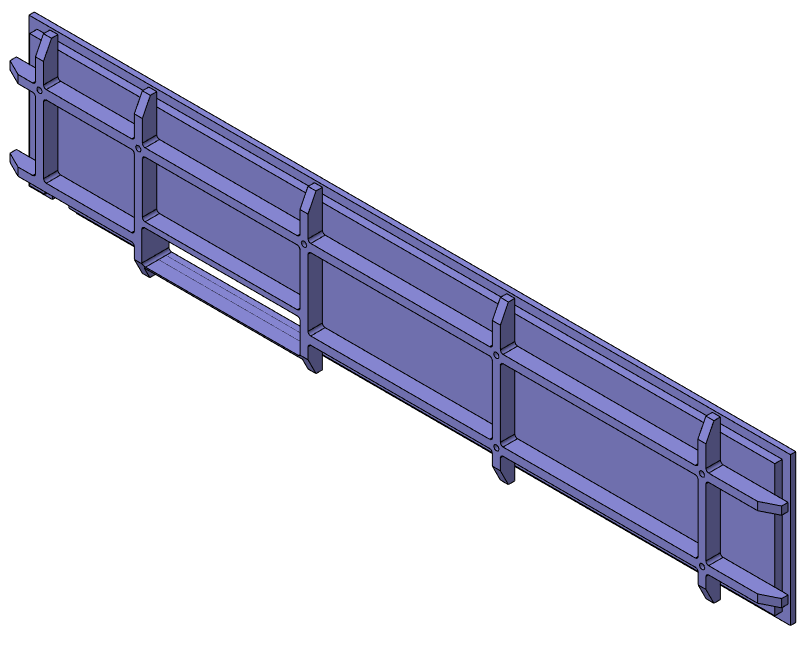

Задняя панель вспомогательного блока ВБ8010 (отсутствует вырез для разъема подключения дисководов)*
Чертеж детали (Компас-3D) STL-модель |
|

|

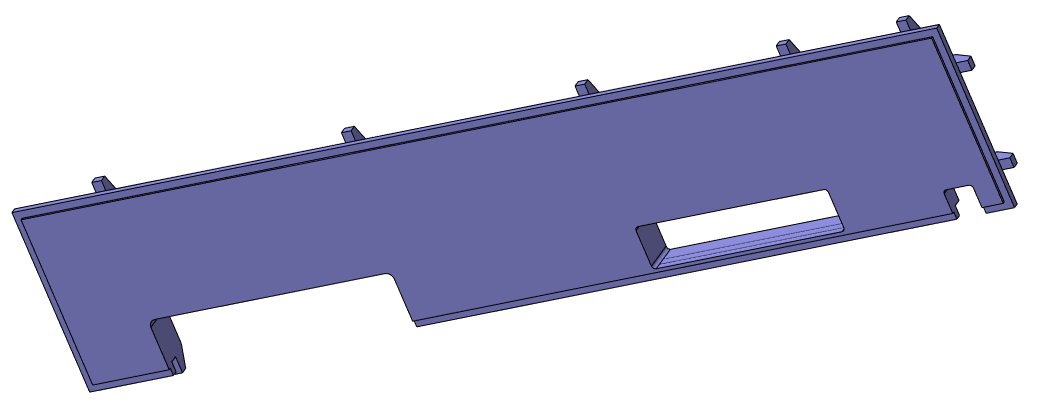

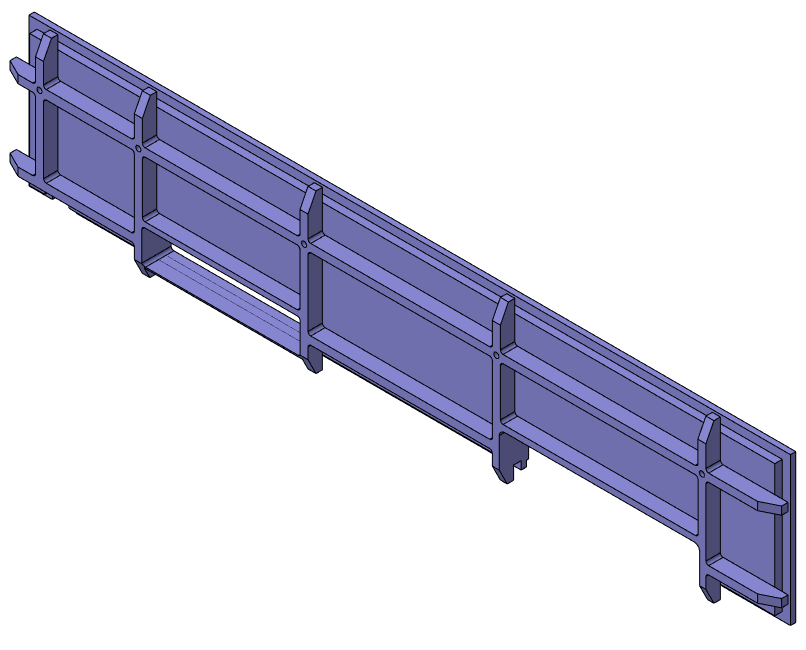

Задняя панель вспомогательного блока для ВБ8020 с 2-рядным разъемом подключения дисководов*
Чертеж детали (Компас-3D) STL-модель |
|

|

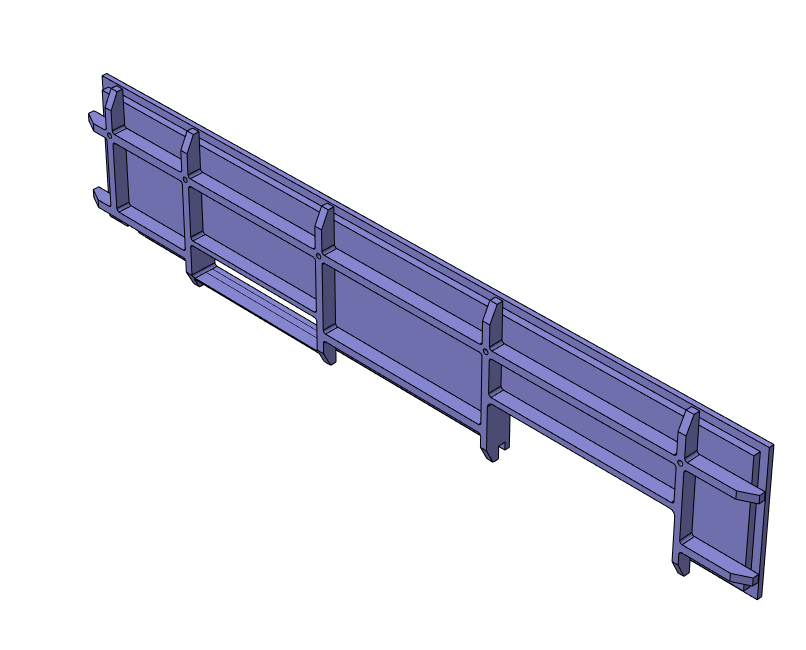

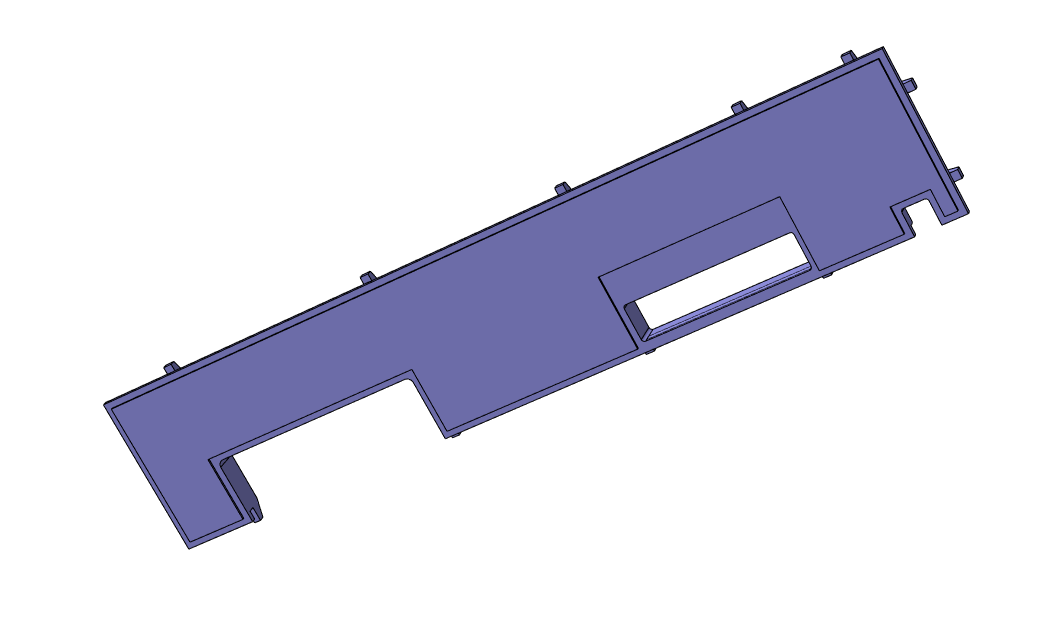

Задняя панель вспомогательного блока для ВБ8020 с 3-рядным разъемом подключения дисководов*
Чертеж детали (Компас-3D) STL-модель |
|
 |

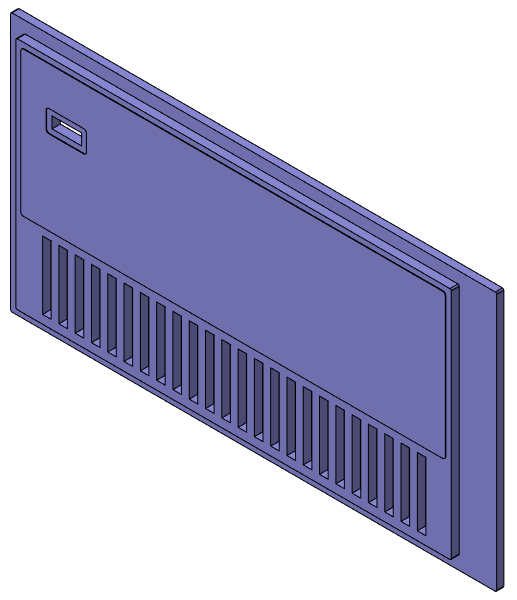

Передняя левая панель вспомогательного блока ВБ8010/ВБ8020*
Чертеж детали (Компас-3D) STL-модель |
|
 |
Индикатор передней левой панели вспомогательного блока ВБ8010/ВБ8020*
Чертеж детали (Компас-3D) STL-модель |
|
 |

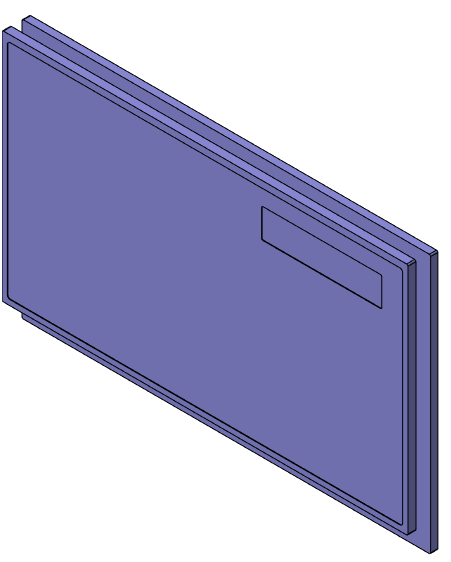

Передняя правая панель вспомогательного блока ВБ8010*
Чертеж детали (Компас-3D) STL-модель |
|
Прочие изделия связанные с компьютерами Корвет

|

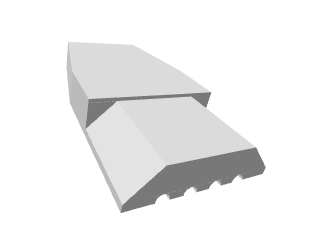

Разъем питания. Версия для гвоздей в качестве контактов*
Верхняя часть: STL-модель Нижняя часть: STL-модель |
|

|

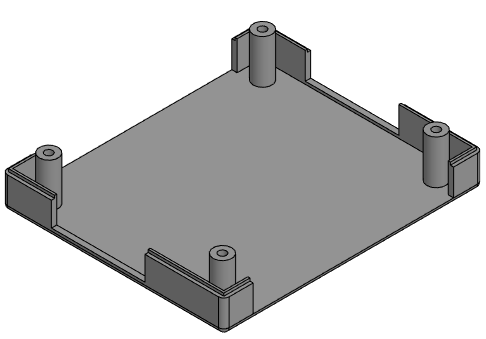

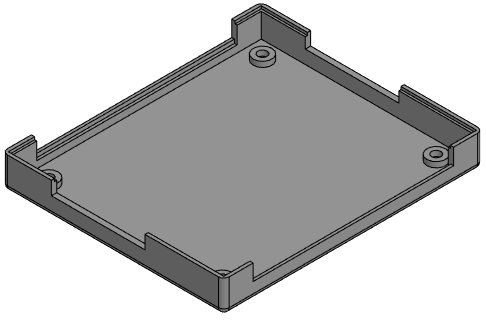

Корпус для Элемента управления ЭУ8040
Верхняя часть: Чертеж детали (Компас-3D) Верхняя часть: STL-модель Нижняя часть: Чертеж детали (Компас-3D) Нижняя часть: STL-модель |
|

|

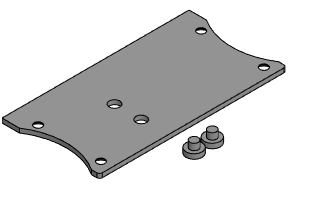

Корпус для Внешнего контроллера, подключаемого к боковому разъему компьютера (ExtROM)
Верхняя часть: Чертеж детали (Компас-3D) Верхняя часть: STL-модель Нижняя часть: Чертеж детали (Компас-3D) Нижняя часть: STL-модель |
|
Для рисования деталей использовались редакторы КОМПАС-3D LT V12 (черчение) и КОМПАС-3D V22 Home (черчение и экспорт STL-моделей). Для экспорта STL-моделей использовались настройки по умолчанию.
Внимание!!! Не все файлы могут открываться в версии КОМПАС-3D LT V12.
В планах сделать следующие чертежи:
- Задняя левая панель разъемного типа для вспомогательного блока ВБ8010/ВБ8020 для блока питания
- Задняя правая панель разъемного типа для вспомогательного блока ВБ8010 (для малых 3D-принтеров)
- Задняя правая панель разъемного типа для вспомогательного блока ВБ8020 с 2-рядным разъемом подключения дисководов
- Задняя правая панель разъемного типа для вспомогательного блока ВБ8020 с 3-рядным разъемом подключения дисководов
- Половинчатая передняя правая панель для вспомогательного блока ВБ8020 (для версий с одним дисководом)
- Боковая панель вспомогательного блока ВБ8010/ВБ8020 под выключатель питания
Помимо это готовятся к публикации модели элементов корпусов, представленные другими авторами (с указанием происхождения) и имеющим отношение к компьютерам серии Корвет.
